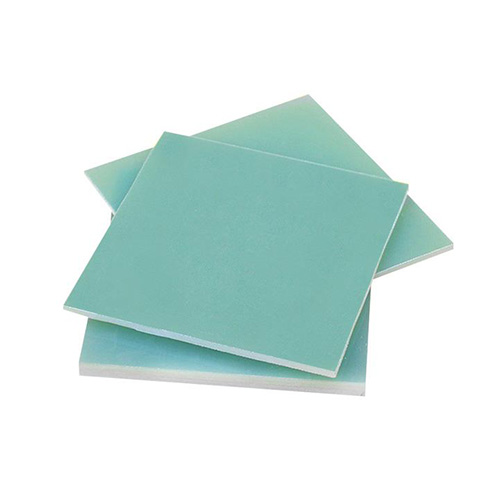

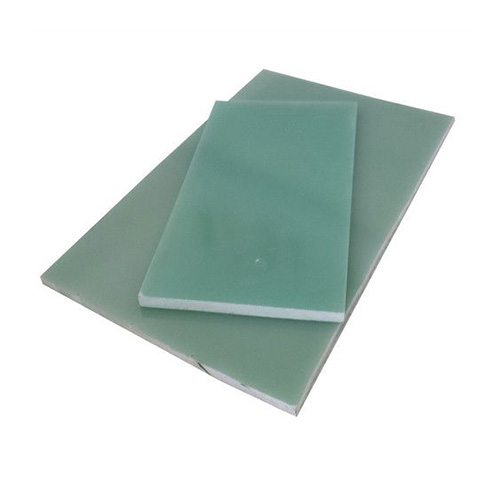

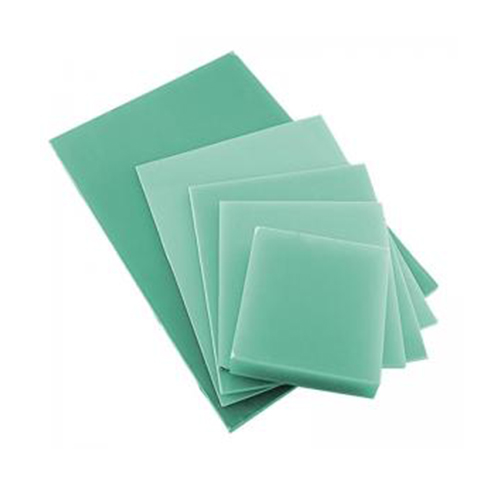

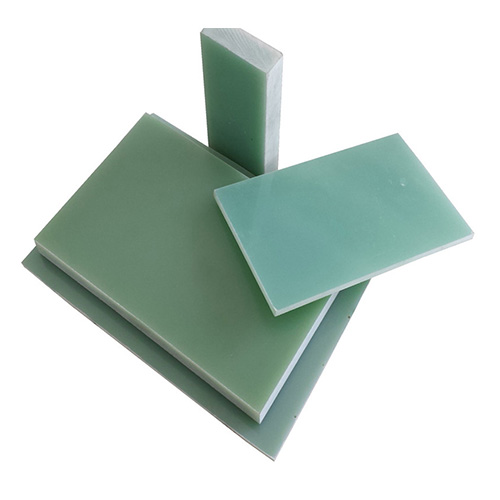

Лист ламината из эпоксидной ткани FR4 / G10 Введение
Лист ламината из эпоксидной ткани FR-4 / G10 или ламинированный лист из эпоксидной стеклоткани представляет собой пластинчатый ламинированный продукт, образованный стеклотканью электронного класса, пропитанной эпоксидной смолой и огнезащитным составом под горячим прессованием при высокой температуре и давлении. Он обладает высокими механическими и диэлектрическими свойствами, хорошей термо- и влагостойкостью, а также сильными свойствами механической обработки. Это широко используемый изоляционный ламинат.
Класс изоляции: стекло B (130°C).
Цвет: зеленый
Толщина: 0,1-50 мм
Размер листа: 1020×1220 мм, 1000×2000 мм.
Требования к поверхности листа ламината из эпоксидной ткани FR4/G10
Поверхность ламината из эпоксидной ткани должна быть плоской и гладкой, без пузырей, морщин, расслоений и трещин, а также без других дефектов, таких как царапины, отпечатки, грязные пятна и неравномерный цвет, однако допускается наличие небольших цветных пятен.
Характеристики листа ламината из эпоксидной стеклоткани FR4/G10
1. Отличная диэлектрическая прочность.
2. Хорошая обрабатываемость
3. Легкий
4. Прочный, жесткий и долговечный.
5. Теплостойкий и водостойкий.
6. Коррозия и химически устойчивый.
7. Хорошая механическая прочность.
8. Отличные износостойкие свойства.
9. Хорошая стабильность размеров.
10. Низкое поглощение влаги.
11. Превосходное сопротивление ползучести.
Применение ламината из эпоксидной ткани FR4/G10
1. Чувствительное электронное оборудование
2. Производство печатных плат
3. Реле и переключатели
4. Системы связи
5. Механические и бытовые линии
Характеристики листа ламината с эпоксидной тканью FR4/G10
Тестовый пункт | Условия испытаний | Пункт | СПЕЦИФИКАЦИЯ | Значение | |
Tg | DSC | °C | ≥125 | 135 | |
Воспламеняемость | E-24/125 | ____ | UL94V-0 | V-0 | |
Объемное сопротивление | C-96/35/90 | MΩ.cm | ≥106 | 2.0×108 | |
Поверхностное сопротивление | C-96/35/90 | MΩ | ≥104 | 2.0×106 | |
Сопротивление дуги | D-48/50+D-0.5/23 | S | ≥60 | 135 | |
Диэлектрический пробой | D-48/50+D-0.5/23 | KV | ≥40 | 60 | |
Диэлектрическая проницаемость (1 МГц) | 1MHz | ____ | ≤5.4 | 4.6 | |
Коэффициент рассеивания (1 МГц) | 1MHz | ____ | 0.035 | 0.0117 | |
Тепловая нагрузка | невытравленный | 288°C,10S | ____ | Нет расслоения | Нет расслоения |
Вытравленный | |||||
Предел прочности при изгибе | LW | N/mm2 | ≥415 | 500 | |
CW | ≥315 | 450 | |||
Поглощение | D-24/23 | % | ≤0.8 | 0.15 | |
Интеграция компьютерной телефонии | IEC60112 Метод | V | 175~250(Grade 3) | 210 | |
