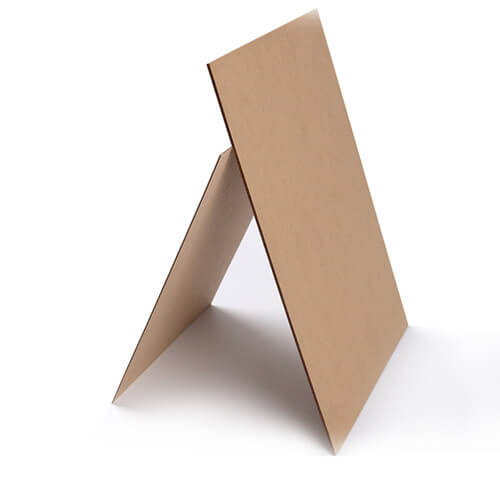

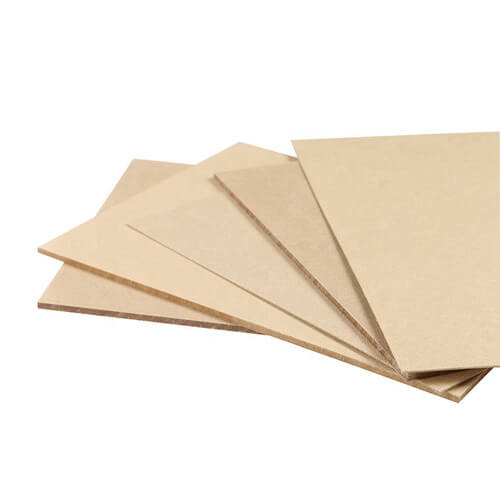

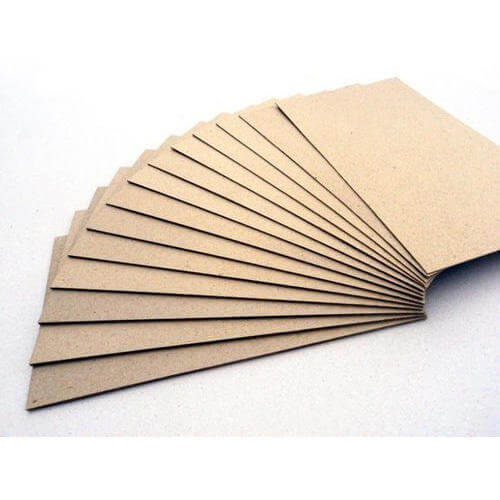

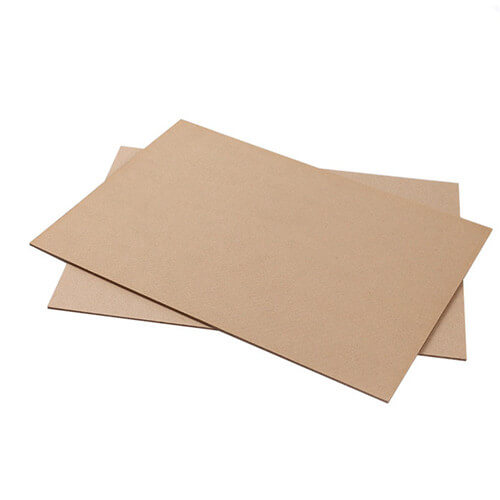

Изоляционный картон.
Изоляционный пресскартон или электроизоляционная плита или ламинированная изоляционная плита – это специальный изоляционный продукт на основе чистой целлюлозы, полученной из длинноволокнистой древесины хвойных пород. Он структурируется в волокнистую ткань без дополнительного клея и затем прессуется. Благодаря высокой химической чистоте изоляционный картон прекрасно подходит в качестве изоляционного материала в электрических машинах, конденсаторах и масляных трансформаторах. Это широко используемая изоляционная бумага.
Толщина: 0,1-0,5 мм
Ширина: 1000 мм
Цвет: натуральный коричневый, синий, темно-зеленый.
Класс изоляции: А (105 ℃)
Характеристики изоляционного картона
1. 100% сульфатная целлюлоза
2. Высокая гибкость и мягкость.
3. Низкая усадка и совместимость.
4. Высокая чистота и механическая прочность.
5. Хорошая совместимость с жидкими диэлектриками.
6. Обеспечивается дальнейшая обработка, поскольку прессованный картон можно без труда перфорировать, сгибать, резать и формовать.
Применение изоляционного картона
Для использования в качестве изоляционного материала в силовых и распределительных трансформаторах. Это также основной материал для таких компонентов, как гофрированные картоны, цилиндры, кольца и формованные детали.
Технические характеристики электроизоляционной панели
Характеристики | / | Мин/макс или диапазон
| Значение | |||
≤1.6mm | >1.6mm-3.0mm | >3.0mm-6.0mm | ||||
Процент толщины | % | Max | ±7.5 | ±5.0 | ||
Кажущаяся плотность | g/cm3 | Диапазон | 1.00-1.20 | 1.10-1.25 | 1.15-1.30 | |
Предел прочности | MD | Mpa | Min | 100 | 105 | 110 |
CMD | 75 | 80 | 85 | |||
Усадка | MD | % | Max | 0.5 | ||
CMD | 0.7 | |||||
Толщина | 5.0 | |||||
Содержание влаги | % | Max | 6.0 | |||
Содержание золы | % | Max | 1.0 | |||
Электрическая прочность в масле | kV/mm | Min | 40 | 35 | 3.0 | |
Проводимость водного экстракта
| mS/m | Max | 5.0 | 6.0 | 8.0 | |
Примечание | в соответствии с GB/T19264.3-2003/IEC60641-3-1.1992.B.3.1 | |||||
